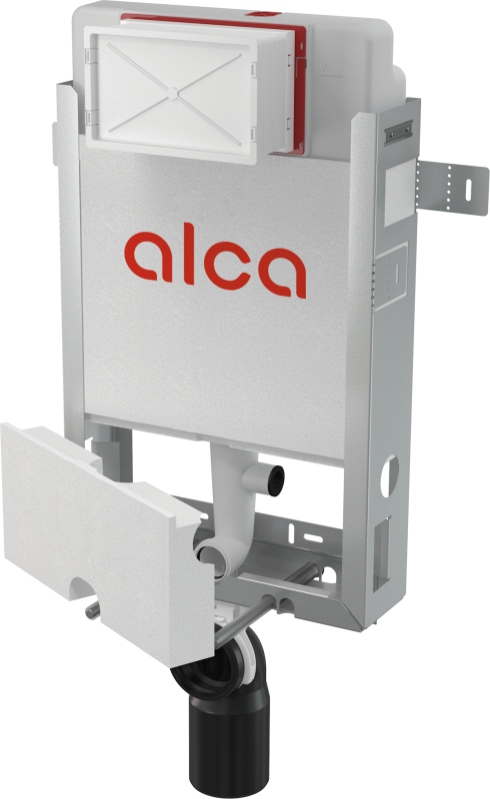

PREDSTENOVÝ INŠTALAČNÝ SYSTÉM S ODVETRAVÁNÍM NA ZAZDÍVÁNÍ
Použitie
Pre závesné WC
Na zamurovanie a obmurovanie k nosnej stene – mokrý proces
Vhodný na rekonštrukcie

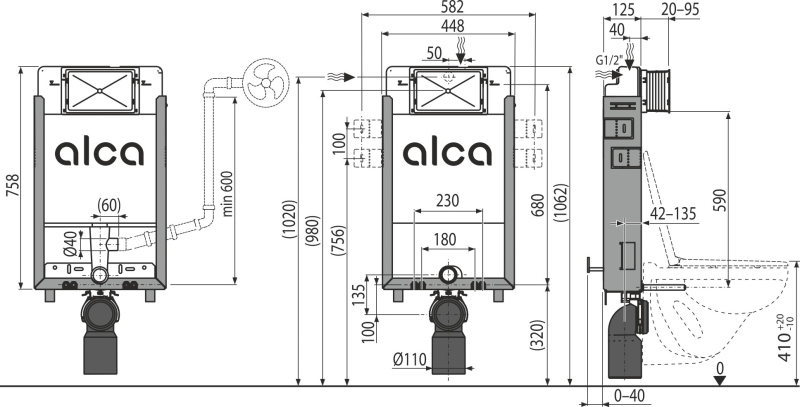

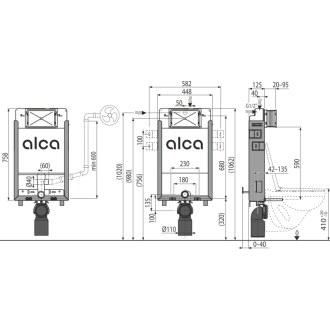

Na pripojenie k ventilačnému systému
Pre montáž závesného WC s pripojovacím rozstupom 180 mm alebo 230 mm
Modul na zamurovanie a obmurovanie je vhodný na rekonštrukcie kúpeľní. Nové technické riešenie umožňuje ukotvenie nádržky do nerovného povrchu vysekaného do steny, čím je odstránené pracné zarovnanie zadnej steny. Modul má prípravu na odvetrávanie. Odporúčaný ventilátor s prietokom 30 m3/h, tlakom 60 Pa a spätnou klapkou, ventilátor treba umiestniť minimálne vo výške 1,2 m od podlahy. (napr. GE 2000 ventilátor pre záchodové misy) Tento inovovaný predstenový inštalačný systém ALCA s kódovým označením AM115/1000V Renovmodul nahrádza modelový rad A115/1000V Renovmodul. Inštalácia týchto systémov je teraz rýchlejšia a na ich montáž vám postačí iba jeden kľúč.
Technické parametre
Pripojenie vody zozadu alebo zhora montážnymi otvormi
G1/2 "
Funkčný rozsah tlaku vody
0,05 – 0,8 MPa
Odporúčaný rozsah tlaku vody
0,3 – 0,5 MPa
Veľké spláchnutie
6 – 9 l
Malé spláchnutie
2,5 – 3,5 l
Štandardné nastavenie veľkého spláchnutia
6 l
Štandardné nastavenie malého spláchnutia
3 l
Hygienická rezerva
3 l
Objem vody v nádržke
9 l
Záťažová skúška
400 kg
Vlastnosti
Odsávanie zápachu priamo z WC misy
Možnosť napojenia na ventilátor (nie je súčasťou balenia)
Odporúčaný ventilátor s prietokom 30 m³/h, tlakom 60 Pa a spätnou klapkou, ventilátor treba umiestniť minimálne vo výške 1,2 m od podlahy
Posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0–93 mm
Rohový ventil s možnosťou na napojenie na potrubný systém Mepla
Technické riešenie umožňuje ukotvenie do nerovného povrchu vysekaného do steny bez nutnosti zarovnania zadnej steny v rozsahu 50 mm
Pozinkovaná nosná konštrukcia so štyrmi výklopnými držiakmi pre jednoduchú inštaláciu
Konštrukcia polystyrénovej izolácie nádržky zjednodušuje zamurovanie, zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
Vyberateľný diel polystyrénu pre ľahký prístup pri inštalácii
Príprava na pripojenie držiaka s DG1/2" prechodom pre bidetovacie sedátka a spršky
Duálne splachovanie nezávisle nastaviteľné s hygienickou rezervou
Možnosť vstavania oddialeného alebo senzorového splachovania
Kompatibilný so všetkými ovládacími tlačidlami Alcaplast
Nádržka je vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
Prívod vody zozadu/zhora uprostred
Servisné práce bez použitia náradia
Kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt

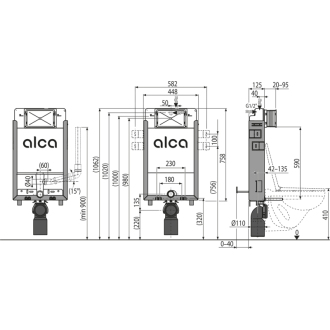

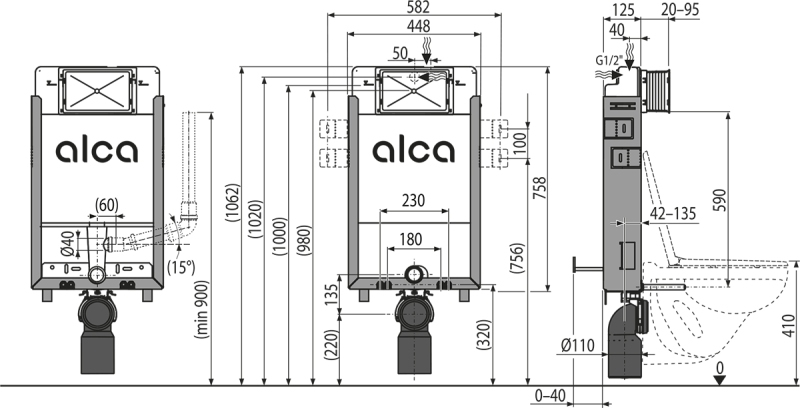

Montážna výška 1062 mm
Montážna hĺbka nastaviteľná v rozmedzí 20–95 mm
Stavebná hĺbka 125 mm
Materiál nosnej konštrukcie: pozinkovaný kov
