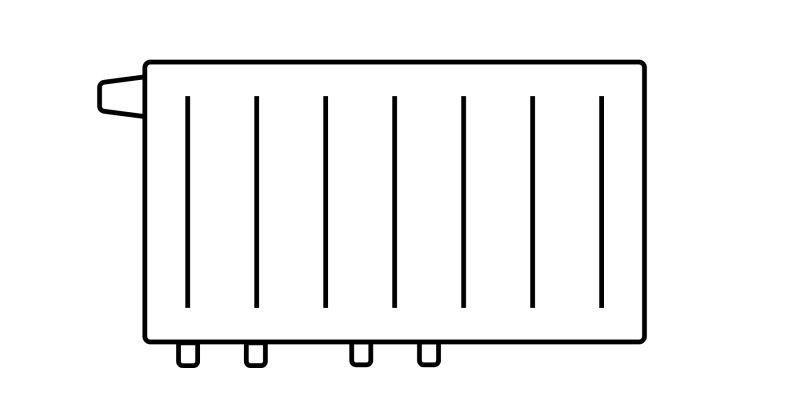

Doskové vykurovacie teleso so spodným stredovým alebo spodným ľavým pripojením

Model RADIK VKM8-L je doskové vykurovacie teleso v prevedení VENTIL KOMPAKT (VK) , ktoré umožňuje spodné stredové alebo ľavé spodné pripojenie na vykurovaciu sústavu s núteným obehom teplonosnej látky. Konštrukcia je určená pre moderné teplovodné systémy s horizontálnym rozvodom potrubia vedeným v podlahe, v stene alebo v lištách pozdĺž stien.

Typy 20, 21, 22 a 33 majú jednotnú vzdialenosť spodného stredového pripojenia od steny, čo uľahčuje inštaláciu aj prípadnú výmenu radiátora v rámci štandardizovaných rozvodov.

Zo zadnej strany sú privarené horné a dolné príchytky na montáž na stenu. Pri dlhších variantoch (obvykle od dĺžky 1800 mm) je konštrukcia zosilnená šiestimi príchytkami pre vyššiu stabilitu a rovnomerné rozloženie hmotnosti.

Hlavné vlastnosti

• spodné stredové alebo spodné ľavé pripojenie
• Ventil Kompakt (VK) prevedenie
• typ 33 (3 dosky / 3 konvekčné rebrovanie)
• určené pre moderné vykurovacie sústavy s núteným obehom
• horizontálny rozvod potrubia pod radiátorom
• klasické doskové oceľové prevedenie

Konštrukcia

Radiátor má pevnú zadnú konštrukciu s príchytkami na bezpečné zavesenie na stenu. Vďaka zosilneniu pri dlhších variantoch je zaistená stabilita aj pri vyššej hmotnosti a rovnomerné rozloženie zaťaženia pri prevádzke.

Technické parametre

• Typ: 33
• Prevedenie: Ventil Kompakt
• Pripojenie: spodné ľavé / spodné stredové
• Séria: VKM8-L
• Skupina výrobku: T001-C
• Hrúbka/hĺbka: 155 mm
• Výšky (varianty): 300 / 400 / 500 / 600 / 700 mm
• Dĺžky (varianty): 500 – 3000 mm (podľa konfigurácie)

Poznámka

Súčasťou dodávky bývajú konzoly na zavesenie (napr. typ Z-U140), ostatné montážne príslušenstvo sa obvykle objednáva samostatne.
