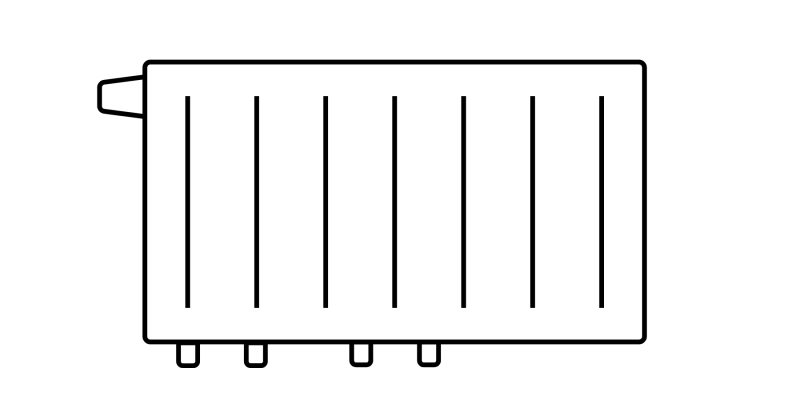

Doskové vykurovacie teleso so spodným stredovým alebo spodným ľavým pripojením

Model RADIK VKM8 - L

Model RADIK VKM8 - L je doskové vykurovacie teleso v prevedení VENTIL KOMPAKT, ktoré umožňuje spodné stredové alebo ľavé spodné pripojenie na vykurovaciu sústavu s núteným obehom. Je navrhnuté pre moderné teplovodné systémy, kde je rozvodné potrubie vedené pozdĺž steny, v podlahe alebo v stenových lištách.

Typy 20, 21, 22 a 33 majú jednotnú vzdialenosť spodného stredového pripojenia od steny, čo výrazne uľahčuje montáž aj výmenu v rámci štandardizovaných inštalácií. Zadná strana telesa je vybavená pevnými príchytkami pre stabilné uchytenie na stenu, pri dlhších variantoch zosilnenými pre vyššiu nosnosť.

Hlavné vlastnosti

• spodné stredové alebo ľavé spodné pripojenie
• prevedenie Ventil Kompakt (VK)
• doskové prevedenie typ 33 (3 dosky, 3 rebrovania)
• vhodné pre moderné vykurovacie sústavy s núteným obehom
• univerzálne montážne riešenie
• vedenie potrubia pod radiátorom

Konštrukcia

Teleso je konštruované s ohľadom na stabilitu a rovnomerné rozloženie tepla. Na zadnej strane sú navarené horné a dolné príchytky na bezpečné uchytenie na stenu. Pri dlhších variantoch (cca od 1800 mm) je konštrukcia zosilnená šiestimi príchytkami pre vyššiu pevnosť.

Technické parametre

• Typ: 33 (3 dosky, 3 rebrovanie)
• Prevedenie: Ventil Kompakt
• Pripojenie: spodné ľavé / spodné stredové
• Séria: VKM8-L
• Skupina výrobku: T001-C
• Výška (V): 400 mm
• Dĺžka (Š): 1600 mm
• Hĺbka: cca 155 mm
