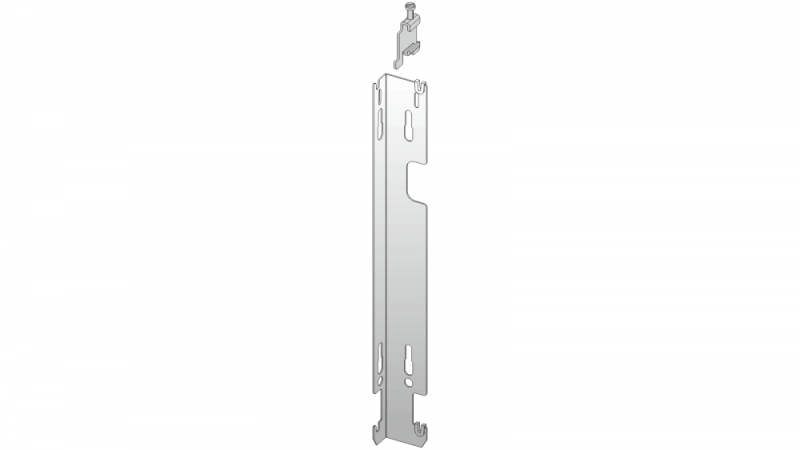

určená pre všetky modely a typy s navarenými príchytkami okrem typu 10 všetkých modelov v prevedení VENTIL KOMPAKT a PLAN/LINE VENTIL KOMPAKT
vybavená poistkou proti nadvihnutiu vykurovacieho telesa
voľba je závislá na výške vykurovacieho telesa H
kovové diely pozinkované
umožňuje upevnenie na stenu vo vzdialenosti D = 44 a 23 mm od steny
použitie pre betónové konštrukcie a muriva z pórobetónu a plných tehál
maximálne zvislé zaťaženie konzoly je 750 N
Spôsob upevnenia

Súprava obsahuje: 2 x konzolu, skrutky 8 x 60 mm, hmoždinky Ø 10 mm

Poznámka: Maximálne vodorovné zaťaženie v priečnom smere (kolmo na stenu) 300 N

Typ
H (mm)
A (mm)
Objednávacie číslo
Konzola stenová dvojitá H = 300 MB
300
-
Z-U521
Konzola stenová dvojitá H = 400 MB
400
136
Z-U522
Konzola stenová dvojitá H = 500 MB
500
236
Z-U523
Konzola stenová dvojitá H = 600 MB
600
336
Z-U524
Konzola stenová dvojitá H = 700 MB
700
436
Z-U525
Konzola stenová dvojitá H = 900 MB
900
636
Z-U526
