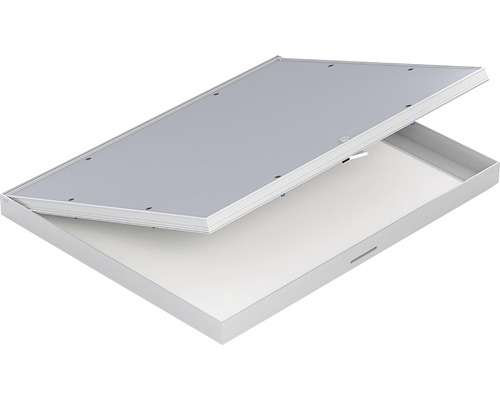

Revízne dvierka RDSf 200x200x12.5/15 H2O KL, fasádne (V) TMD-6145
Revízne dvierka RDSf 200x200x12.5/15 H2O KL, fasádne (V) TMD-6145
Výrobca: | Výrobca: Tamadex |
Kód: | Kód: TMD-6145 |
Fasádne dvierka sú určené na zateplenie budovy. Sú vyrobené z hliníkových profilov. Vnútorné krídlo je vyplnené cementovláknitou doskou Powerpanel H2O (Fermacell). Zatváranie vnútorného krídla je zaistené pomocou zámku kľučka (štvorhran). Vyberacie prevedenie vnútorného krídla z rámu zvyšuje čistý prielez a pri montáži je inštalácia oveľa jednoduchšia. Vnútorné krídlo je osadené gumovým tesnením, ktoré pri zatvorenom stave dvierok zabraňuje prestupu chladna. Vyberacie krídlo zároveň uľahčuje jednoduchšie očistenie rámov po natiahnutí fasádnej stierky.
Vyberacie prevedenie dvierok je zaistené poistným lankom.
Hlavné výhody modelu:
• Jednoduchá montáž
• Vonkajšie použitie
• Odolná cementovláknitá doska H2O
Montáž:
Vyberte vnútorné krídlo dvierok vonkajšieho rámu
Do polystyrénu si rozkreslite celkový rozmer vonkajšieho krídla (Š x V x H)
- s toleranciou 6 -8 mm z každej strany ako na zvislej tak na vodorovnej strane
- vzniknutá medzera medzi polystyrénom a rámom bude neskôr zapenená PUR penou
Podľa rozkreslenia vyrežte otvor v polystyréne
Do otvoru vložte vonkajší rám dvierok 1) a zafixujte pomocou klínkov 2)
Vonkajší rám po celom obvode zapeňte PUR montážnou penou
Po jej vytvrdnutí orežte prebytky peny
Okolo vonkajšieho rámu teraz natiahnete sklotextilnú mriežku (perlinku) až k hrane rámu a zároveň na dosku vnútorného krídla.
Aplikujte fasádnu stierku na fasádu okolo vonkajšieho rámu dvierok a zároveň na dosku vnútorného krídla 3)
Po natiahnutí stierky očistite vonkajší rám a vnútorné krídlo tam, kde bol zašpinený od stierky, predovšetkým v miestach, kde je medzi rámami škára
Po zaschnutí fasádnej stierky nasaďte vnútorné krídlo do vonkajšieho rámu, zatvorte a zaistite kľučkou, prípadne poistným lankom
Poznámky k montáži:
1) Pri montáži vyberacieho prevedenia zabudujte dvierka zámkom smerom nahor (vnútorné krídlo sa vyklápa)
2) Pri montáži presaďte pohľadovú stranu vonkajšieho rámu cez fasádu podľa hrubosti stierky, aby po jej natiahnutí
bola fasáda zároveň s hranou pohľadovej strany
3) Vnútorné krídlo v hr. 15 mm je vyplnené doskou hr. 12,5 mm – 2,5 mm zostáva na perlinku a fasádnu stierku
